沙溪铜矿330万吨/年采选项目——磨浮车间

　　建设单位：安徽铜冠（庐江）矿业有限公司
　　勘察单位：铜陵有色金属集团控股有限公司矿产资源中心
　　设计单位：铜陵有色设计研究院
　　监理单位：铜陵鑫铜建设监理有限责任公司
　　施工单位：铜陵有色金属集团铜冠建筑安装股份有限公司
　　　　　　　铜陵有色建安钢构有限责任公司

工程概况及说明

　　该项目是“省861”重点工程项目，2013年12月通过中华人民共和国环境保护部环境影响评价（环审[2013]131号），并由安徽省发展和改革委员会批准立项备案（皖发改产业函[2013]672号）。

　　该工程由安徽铜冠（庐江）矿业有限公司投资，铜陵有色设计研究院设计，铜陵有色金属集团股份有限公司矿产资源中心地质勘探，铜陵鑫铜建设监理有限责任公司监理，铜陵有色金属集团铜冠建筑安装股份有限公司施工，铜陵有色建安钢构有限责任公司参建施工。

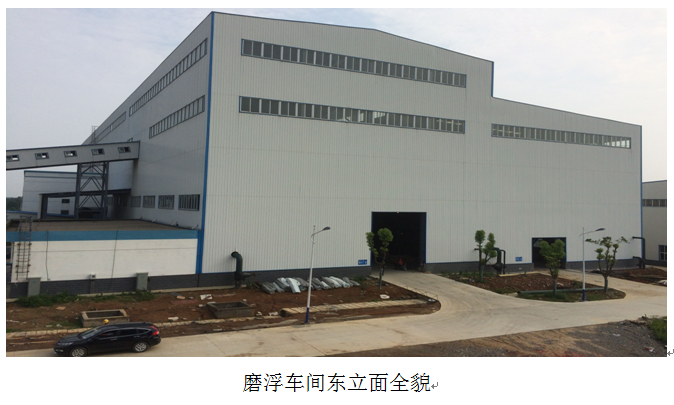

　　1、工程主要概况：磨浮车间为选矿区域主厂房，磨浮车间采用钢排架结构，基础部分为人工挖孔桩桩基础，上部为桩承台杯口基础、基础梁。纵向轴线长度为133.5m，横向轴线总长度为80.2m,建筑面积约10985m2，分为四个车间，磨矿车间轴线宽度为27m，檐口高度为30m，浮选车间轴线宽度为24m，檐口高度为23.2m，主要设备为浮选机。药剂车间纵向轴线长度为63m，车间轴线宽度为15m，檐口高度为13.5m。配电室纵向轴线长度为72m，车间轴线宽度为12.2m，檐口高度为14.6m。本工程的设计标高±0.000相当于绝对高程+27.500m。屋面维护采用0.6mm厚YX-51-410-820型不锈钢板，墙面板为彩钢板。

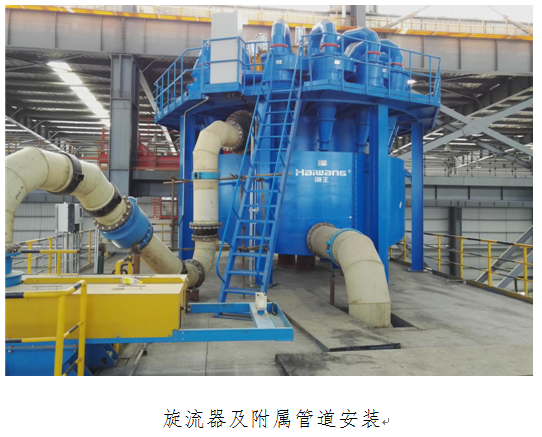

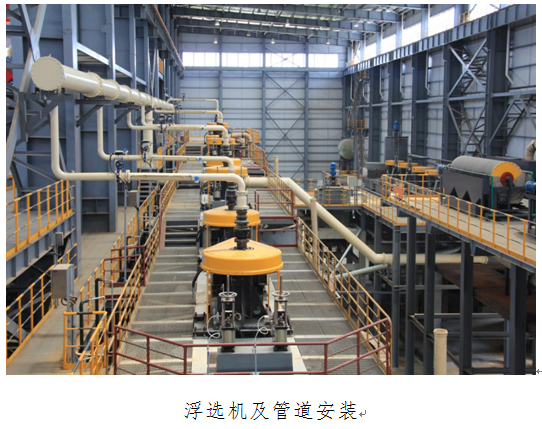

　　2、安装工程主要概况：Ф8.53×4.27m湿式半自磨机1台（重737t），Ф6.2×11.5m溢流型球磨机1台（重800t），Ф660*7水力旋流器1台，直线振动筛2台，450一段磨矿分级泵2台，400磁粗选泵2台，130m3浮选机7台，24m3刮板浮选机3台，500m3/min鼓风机2台，筒式磁选机8台；各类工艺管道Φ159×5共60m、Φ219×6共56m、Φ328×8共25.4m、Φ530×10共69m、DN50共175m、DN65共178m、DN100共85m、DN125共140m、DN150共75m、DN200共48m,各类管件阀门约170个，管道支架约2.6t；变压器4台、高低压柜90台、各类电缆约60km、桥架1.5km。

　　该工程于2014年8月10日开工建设，2017年8月2日竣工，并一次性联动试车成功。该项目从投料试生产以来，生产顺利，设备运转良好，达到设计要求。

设计规模及主要工程量

　　项目设计规模为330万吨/年。

　　主要工程量：磨浮车间采用钢排架结构，纵向轴线长度为133.5m，横向轴线总长度为80.2m,建筑面积约10985m2，檐口高度为30m。基础及结构砼量约10000m3，48根格构式钢柱，60榀钢吊车梁，双坡型、单坡型钢屋架各16榀；安装部分:半自磨机、球磨机各1台，旋流器1组，磨矿分级泵2台、粗选泵2台、渣浆泵6台，浮选机7台、刮板浮选机3台、筒式磁选机8台，鼓风机2台，各类工艺管道Φ159共60m、Φ219共56m、Φ328共25.4m、Φ530共69m、DN50共175m、DN65共178m、DN100共85m、DN125共140m、DN150共75m、DN200共48m,管件阀门约170只，管道支架约2.6t,电气部分主要有干式电力变压器4台，各类高、低压配电柜90台以及各种电缆60km、桥架1.5km。

设计主要技术经济指标

　　日处理原矿10000t/d,原矿磨矿细度为-0.074mm占70%，铜精矿234t/d，铜精矿品位20%，铜回收率91%；铜精矿中金含量为10.64g/t、金回收率为70%；银含量为78.7g/t，银回收率为65%。

设计主要优、特点

　　设计采用SABC即半自磨+球磨并设置顽石破碎系统的磨矿工艺，经一粗二扫三精的浮选工艺获得铜品位为20%的铜精矿产品；该流程适应大部分中等硬度矿石，具有流程简化、初期投资低、设定灵活的优点，并具有良好的节能效果，节约电耗约15%左右；厂区粉尘少，环保条件改善；设计采用大型机械充气式浮选机，设备性能稳定，可控程度高，维修方便且运行成本低。
